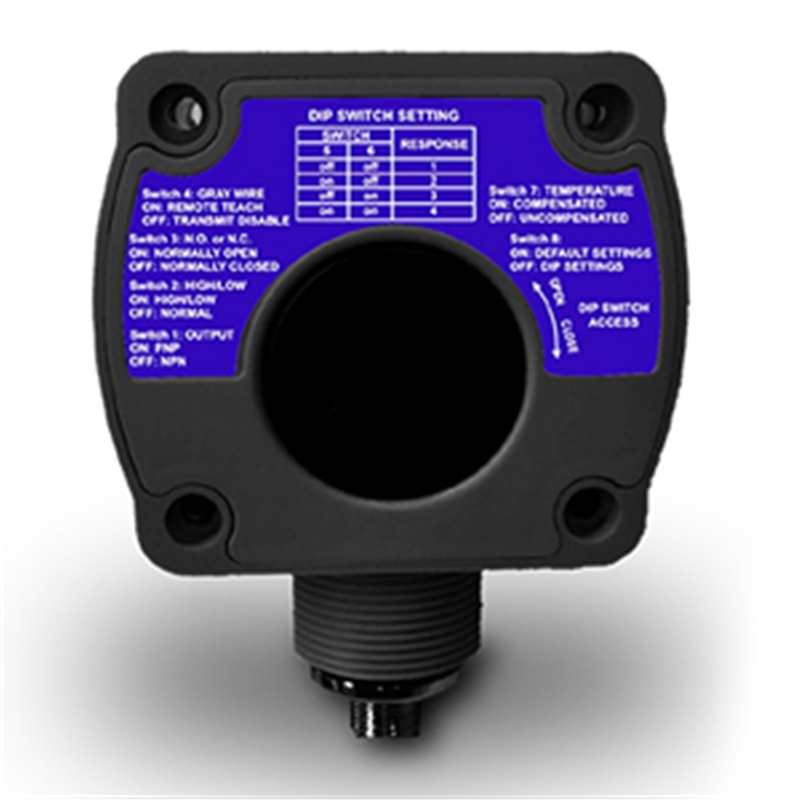

Capteurs à ultrasons DATASENSING (DATALOGIC) US50-PR-5-N43-OH

Capteur à ultrasons
• Format: Cylindrique, M50, faisceau radial
• Mode fonctionnement: Directe sur l’objet
• Distance de détection Sn: 8 m (200…8000 mm)
• Réglage: Teach-in, Teach-externe
• Fréquence d’émission: 75 kHz
• Sortie de commutation: NPN/PNP, sélectionnable via commutateur DIP
• Type de commutation: Contact NO/NF
• Temps de réponse: 100 ms à 1600 ms
• Interface de communication: –
• Raccordement: Connecteur mâle M12, 5 pôles
• Tension d’alimentation Uv: 10-30Vdc
• Dimensions: Ø 50 mm x 67 mm
• Matériau du boîtier: Plastique (PBT)
• Indice de protection: IP67
• Température de fonctionnement: –20 °C … +70 °C
• Série: US50
______________________________________

Généralités sur la série US50 de Datasensing :

Capteur à ultrasons

• Modèle de sortie configurable bipolaire numérique PNP/ NPN NO/NC
• Modèle de sortie analogique configurable numérique et 0-10 V/4-20 mA
• Plage de fonctionnement de 200 mm…8 m
• Résolution minimale : 1 mm
• Sortie analogique Linéarité : +/- 0,2% de l’étendue de 200 à 8000 mm ; +/- 0,1% de portée de 500 à 8000 mm (1 mm minimum)
• Taille minimale de la fenêtre : 20 mm
• Répétabilité : 1 mm
• Hystérésis : 5 mm
• Temps de réponse : 100 ms à 1 600 ms
• Commutateur DIP sélectionnable
• Accès à la banque de 8 commutateurs DIP via un couvercle scellé pour une fonctionnalité utilisateur supérieure
• Apprentissage à distance rapide et facile à utiliser – Programmation du mode ; pas de réglage du potentiomètre
• Large plage de fonctionnement de -20° à +70°C avec fonction de compensation
• Conception encapsulée robuste pour les conditions difficiles environnements
• La conception unique du boîtier permet plusieurs configurations de montage
• Raccord à déconnexion rapide de style européen
