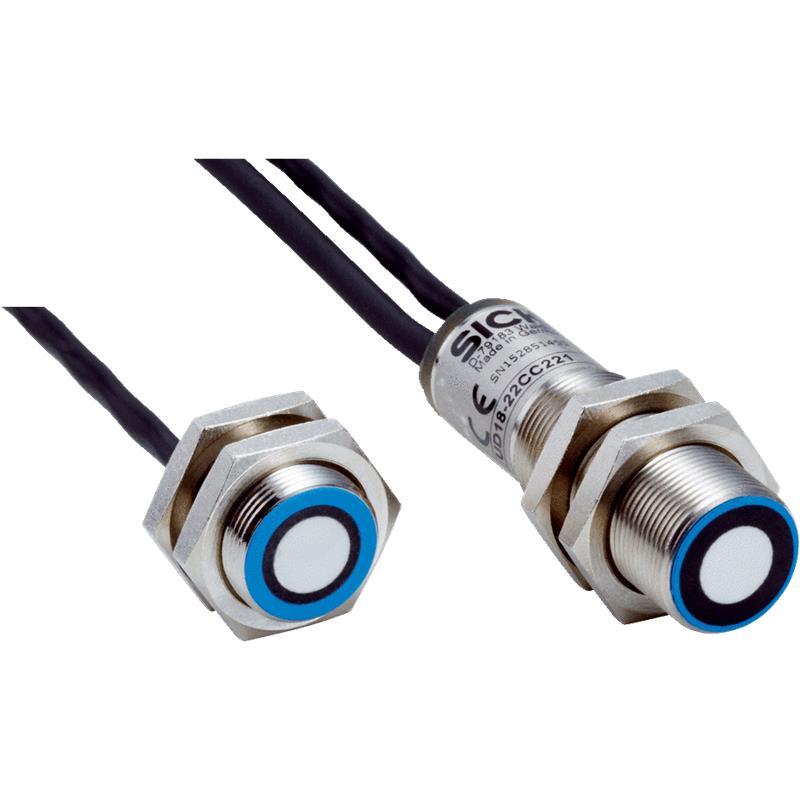

Capteurs à ultrasons
• Fonctions: Contrôle des marques de collage et des doubles épaisseurs pour le papier, carton, métal et plastique
• Distance de montage: 20 mm … 60 mm, 40 mm ± 3 mm (réglage d’usine)
• Temps de réponse: 2,5 ms (Configurable avec le logiciel Connect+)
• Sortie de commutation: 2 x PNP (200 mA) (Sorties de commutation Q1 et Q2 protégées contre les courts-circuits) (Q1: sortie de commutation double couche, Q2: sortie de commutation pas de matériau / couche unique, chacune contact NF) (PNP: actif = Uv – (< 2 V) / inactif = 0 V , NPN: actif = 2 V / inactif = Uv.)
• Fréquence des ultrasons: 400 kHz
• Mode de raccordement:
– Câble de raccordement à extrémité ouverte: 7 x 0,25 mm2, 2 m, PUR
– Émetteur: câble de connexion vers le récepteur avec connecteur mâle M8, 3 pôles, 1 m, PUR
– Récepteur: câble de connexion vers l’émetteur avec connecteur femelle M8, 3 pôles, 1,2 m, PUR
• Affichage: 2 x LED
• Tension d’alimentation: 20-30Vdc
• Indice de protection: IP65
• Température de fonctionnement: +5 °C … +60 °C
• Poids: 130 g
• Série: UD18
______________________________________
Généralités sur la série UD18 de Sick :
Capteurs à ultrasons UD18
Contrôle des marques de collage et des doubles épaisseurs pour le papier, carton, métal et plastique
Le contrôle des marques de collage et des doubles épaisseurs à l”aide de la technologie à ultrasons relève du domaine de spécialisation de l”UD18-2. Il détecte avec précision les épaisseurs (une, deux, aucune) de matériau entre son émetteur et le récepteur. L”UD18-2 démontre sa puissance lors du contrôle des doubles épaisseurs de papier, carton, métal brillant et plastique transparent. Il est possible d”utiliser la fonction d”apprentissage pour quatre niveaux de sensibilité maximum et de les permuter pendant le fonctionnement de l”installation. Le capteur est ainsi capable de solutionner les applications les plus complexes et de contribuer à la disponibilité durable de l”installation avec un niveau de qualité de production élevé.
• Classification des matériaux par épaisseur (aucune, une, deux)
• Plug-and-play, niveaux de sensibilité programmables et sélectionnables avec possibilité de permutation pendant le fonctionnement de l”installation
• Jusqu”à quatre niveaux de sensibilité individuels
• Distance de montage variable
• LED parfaitement visibles de tous les côtés
• Insensibilité à la poussière, à l”encrassement et à l”humidité
