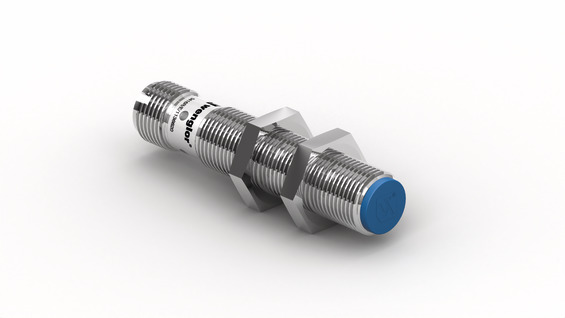

Capteurs de proximité inductifs Wenglor I12H019

Caractéristiques inductives
Distance de commutation 6 mm
Plaquette de mesure normalisée 18 × 18 mm
Facteur de correction inox V2A / CuZn / Al 1,11/0,53/0,50
Type de montage quasi noyable
Montage A / B / C / D en mm 12/26/18/4
Montage B1 en mm 0…13
Hystérésis de commutation < 10 %
Caractéristiques électroniques
Tension d’alimentation 10 … 30 V DC
Tension d’alimentation avec IO-Link 18 … 30 V DC
Consommation de courant (Ub = 24 V) < 12 mA
Fréquence de commutation 770 Hz
Dérive en température < 10 %
Plage de températures -40 … 80 °C
Chute de tension sortie TOR < 1 V
Courant commuté sortie TOR 150 mA
Courant résiduel sortie TOR < 100 µA
Protection contre les courts-circuits oui
Protection contre surcharges / inversions de polarité oui
Interface IO-Link V1.1
Classe de protection III
Caractéristiques mécaniques
Boitier en matière Laiton, nickelé
Indice de protection IP67
Mode de raccordement M12 × 1; 4-pôles
Poids 16 g
Données techniques de sécurité
MTTFd (EN ISO 13849-1) 3 706,54 a
Données générales
Unité d’emballage 1 Pièce
Fonction
Signalisation de la sortie défaut oui
Distance de commutation programmable 4/5/6 mm
Fréquence de commutation programmable oui
Sortie
IO-Link oui
Sortie de défaut programmable oui
Contact à fermeture PNP oui
Paramètres réglables
Sortie Sortie défaut
Push-pull
PNP
NPN
Circuit Ouverture
Ouverture / Fermeture
Fermeture
