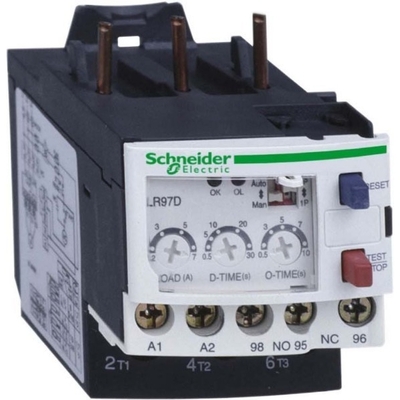

Relais thermiques Schneider Electric LR97D015B
Relais de surcharge Schneider Electric LR97 D, 1 NO + 1 NF, 1,5 A, Vin 24 V (c.a./c.c.)
Marque : Schneider Electric
Référence: LR97D015B
Relais de surintensité électroniques LR97 D
Adaptés aux besoins de protection des machines lorsque la machine peut être sujette à des démarrages difficiles, des blocages, des couples résistifs élevés/une haute inertie et/ou une défaillance mécanique
Contact 1 N/O et 1 N/F
Indication d’état de LED : tension, démarrage, état stable, surcharge, déclenchement
L’état de déclenchement contrôlé : protection contre les surintensités, rotor bloqué, coupure de phase (L1, L2, L3)
Réinitialisation manuelle ou automatique
(H) 64,5 mm x (l) 45 mm x (P) 67,5 mm
Contact 1 N/O et 1 N/F
Indication d’état de LED : tension, démarrage, état stable, surcharge, déclenchement
L’état de déclenchement contrôlé : protection contre les surintensités, rotor bloqué, coupure de phase (L1, L2, L3)
Réinitialisation manuelle ou automatique
(H) 64,5 mm x (l) 45 mm x (P) 67,5 mm
Caractéristiques techniques
| Attribut | Valeur |
| Gamme de moteur FLC | 0,3 → 1,5 A |
| Courant de contact | 1,5 A |
| Gamme | TeSys |
| Série | LR97 D |
| Montage | Contacteur direct |
| Gamme de puissance | 55 W |
| Configuration de l’état normal | 1 NO + 1 NF |
| Méthode de réinitialisation | Automatique, manuel |
| Type de terminaison | Vis |
| Largeur | 45mm |
| Nombre de contacts auxiliaires | 2 |
| Longueur | 64.5mm |
| Profondeur | 67.5mm |
| Température minimum de fonctionnement | -25°C |
| Température d’utilisation maximum | +60°C |
| Gamme de température de fonctionnement | -25 → +60 °C |
| Tension de contact | 690 V c.a. |
| Tension d’alimentation | 24 V (c.a./c.c.) |
