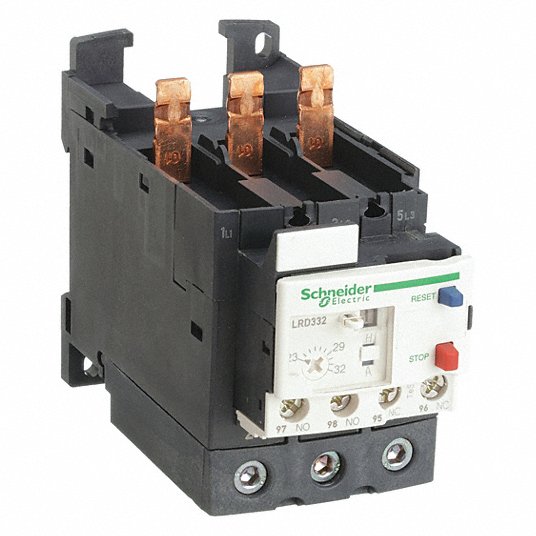

Relais thermiques Schneider Electric LRD332
Relais de surcharge thermique Schneider Electric LRD, 1 NO + 1 NF, 32 A
Marque : Schneider Electric
Référence:LRD332
Relais de surcharge thermique Schneider Electric TeSys LRD
Relais de surcharge thermique différentielle Schneider Electric TeSys LRD332.
Ce relais de surcharge thermique différentiel LRD332 TeSys de Schneider Electronic est conçu pour protéger les circuits c.a. contre les surcharges, les défaillances de phase, les longues périodes de démarrage et le calage prolongé du moteur. Les relais de surcharge thermique LRD sont fiables et couvrent des valeurs nominales de moteur jusqu’à 150 A, et peuvent être utilisés avec les contacteurs TeSys D pour vous fournir un démarreur compact. Simple à installer avec des bornes à vis par cosses à œillet et des versions de terminal Everlink, y compris la réinitialisation manuelle/automatique intégrée.
Caractéristiques du relais de surcharge thermique LRD.
-
- Réinitialisation manuelle et automatique
-
- Rabat scellable
-
- Kit de précâblage
-
- terminal pour montage séparé
-
- Réinitialisation électrique à distance
-
- Peut être combiné avec les contacteurs TeSys modèle d dans un espace de 45 mm de large jusqu’à 18,5 kW, 55 mm de 15 à 30 kW
-
- Connecteurs : terminal à ressort, pince à vis, terminal Everlink (LRD3)
- Classe 10 A et classe 20.
Caractéristiques et avantages du LRD332.
-
- Relais de surcharge thermique différentiel.
-
- Application de relais Protection de moteur.
-
- Compatible avec LC1D40A, LC1D65A, LC1D50A.
-
- Type de réseau c.c., c.a.
-
- Surcharge thermique classe 10A – CEI 60947-4-1.
-
- Plage de réglage 23 à 32 A.
-
- Fréquence 0 à 400 Hz.
-
- Contacts 1 NO, 1 NF.
-
- Courant de déclenchement de panne de phase 130 % d’Ir sur deux phases, le dernier à 0.
-
- Type de commande, ARRET (bouton-poussoir rouge), RESET (bouton-poussoir bleu).
-
- Contrôle de bornes, bornes à vis.
-
- Circuit d’alimentation des bornes, connecteurs à vis BTR Everlink.
-
- Hauteur : 123 mm.
-
- Largeur : 55 mm.
-
- Profondeur 123 mm.
- Poids net 0,375 kg.
Protections nominales et fonctions de sécurité.
-
- IP20 conforme à la norme CEI 60529.
-
- Ignifuge V1 conforme à la norme UL 94.
-
- Résistance aux chocs 15 Gn pendant 11 ms conformément à la norme CEI 60068-2-7.
- Résistance aux vibrations 6 gn conforme à la norme CEI 60068-2-6.
Caractéristiques techniques
| Attribut | Valeur |
| Gamme de moteur FLC | 23 → 32 A |
| Courant de contact | 32 A |
| Gamme | TeSys D |
| Série | LRD |
| Montage | Montage rail DIN |
| Configuration de l’état normal | 1 NO + 1 NF |
| Type de terminaison | Vis |
| Largeur | 75mm |
| Nombre de contacts auxiliaires | 2 |
| Longueur | 123mm |
| Profondeur | 121mm |
| Température d’utilisation maximum | +60°C |
| Température minimum de fonctionnement | -20°C |
| Gamme de température de fonctionnement | -20 → +60 °C |
| Produit Better World | Oui |
| Certification Better World | Green Premium |
| Tension de contact | 1 kV c.a. |
