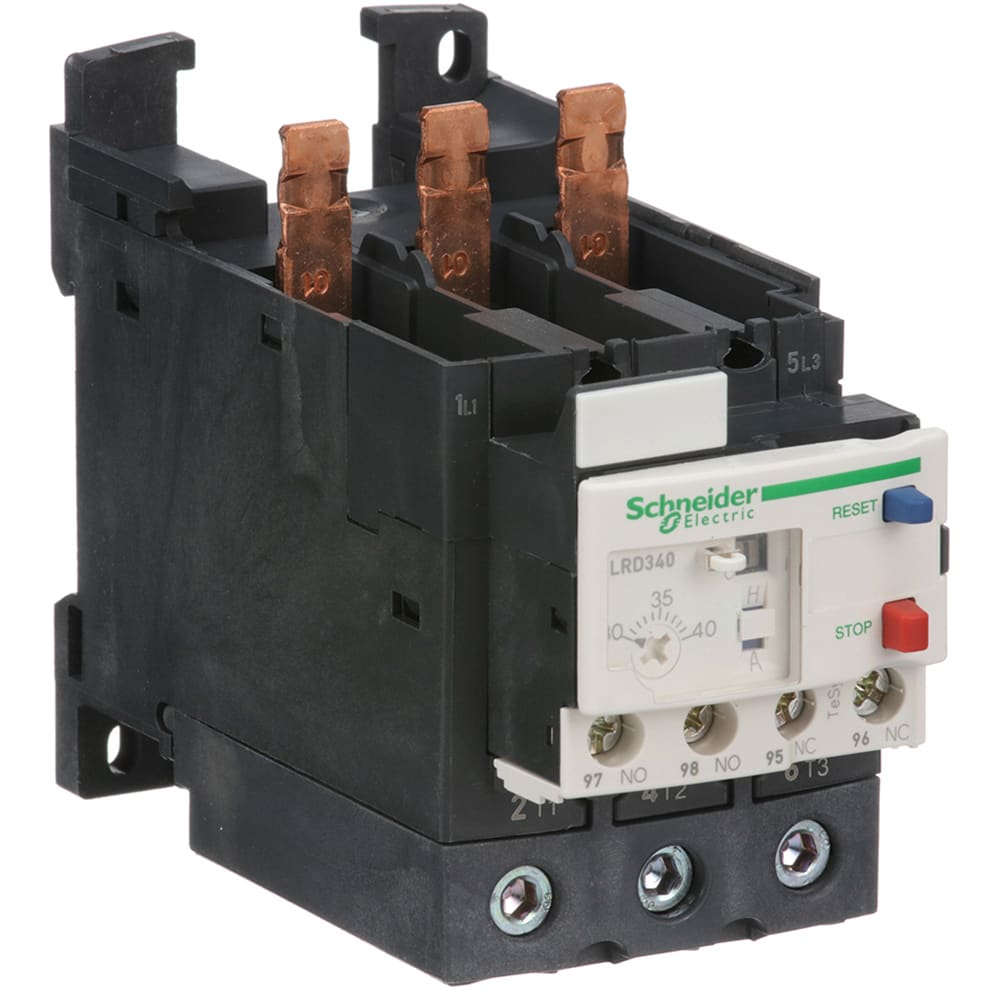

Relais thermiques Schneider Electric LRD340

Le relais de surcharge thermique différentiel LRD 340 TeSys de Schneider Electronic est conçu pour protéger les circuits c.a. contre les surcharges, les défaillances de phase, les longues périodes de démarrage et le calage prolongé du moteur. Les relais de surcharge thermique LRD sont fiables et couvrent des valeurs nominales de moteur jusqu’à 150 A, et peuvent être utilisés avec les contacteurs TeSys D pour vous fournir un démarreur compact. Simple à installer avec des bornes à vis par cosses à œillet et des versions de terminal Everlink, y compris la réinitialisation manuelle/automatique intégrée.

• • Réinitialisation manuelle et automatique

• • Rabat scellable

• • Kit de précâblage

• • terminal pour montage séparé

• • Réinitialisation électrique à distance

• • Peut être combiné avec les contacteurs TeSys modèle d dans un espace de 45 mm de large jusqu’à 18,5 kW, 55 mm de 15 à 30 kW

• • Connecteurs : terminal à ressort, pince à vis, terminal Everlink (LRD3)

• Classe 10 A et classe 20.

Attribut	Valeur
Gamme de moteur FLC	30 → 40 A
Courant de contact	40 A
Gamme	TeSys D
Série	LRD
Montage	Sous montage de contacteur
Configuration de l’état normal	1 NO + 1 NF
Type de terminaison	Vis
Nombre de contacts auxiliaires	2
Largeur	55mm
Profondeur	116mm
Longueur	70mm
Température d’utilisation maximum	+60°C
Température minimum de fonctionnement	-20°C
Produit Better World	Oui
Gamme de température de fonctionnement	-20 → +60 °C
Certification Better World	Green Premium
Tension de contact	1 kV c.a.
